来说当前的石油、化工、煤矿等有防爆要求的危险生产环境中，对于电气设备的安全选型至关重要。往往一个小小的疏忽，就可能引发灾难性后果。而防爆标志，就是设备能在这些“危险地带”安全使用的核心“身份证”。读懂它，不仅关乎合规，更关乎生命与财产的安全。

一、防爆标志是什么？

防爆标志是一组标准化的代码，用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域。它清晰告诉我们一台设备具备何种防护能力、适用于何种危险环境。

在国内，防爆标志主要遵循 GB 3836系列国家标准。2022年5月1日起，新版GB/T 3836-2021标准的正式实施，已经对防爆标志提出了新的要求。

通常我们在设备上所见到的，一个完整防爆标志由以下部分构成：

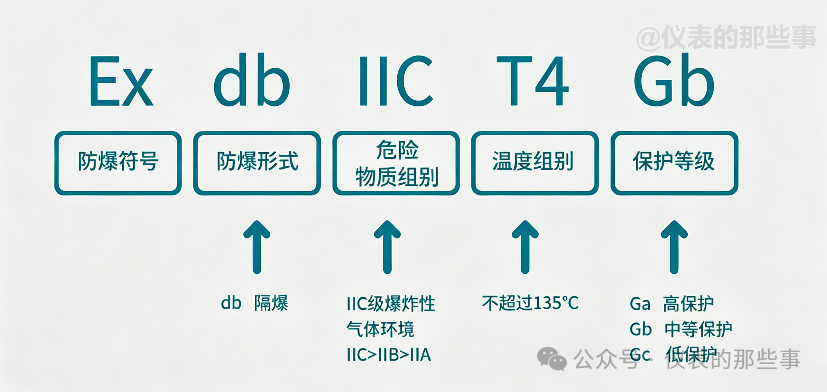

Ex + 防爆型式 + 设备类别 + （气体/粉尘组别） + 温度组别 + （EPL设备保护级别）

比如：

二、拆解防爆标志：六大核心要素

1. Ex——防爆“身份证”

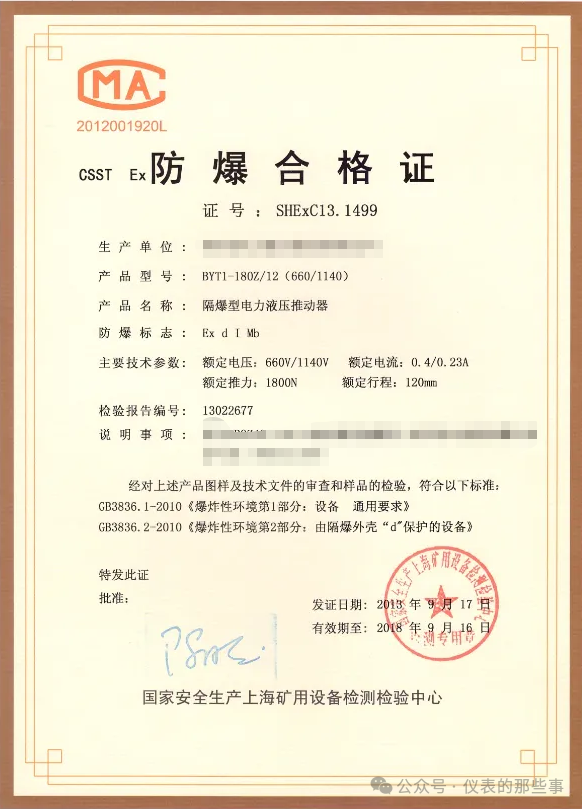

任何防爆电气设备的铭牌上，都必须以“Ex”开头，这是国际通用的防爆标识。设备外壳的明显处必须有清晰的永久性凸纹标志“Ex”。企业送检、型式试验合格后，机构出具防爆合格证；企业凭合格证，才能在产品铭牌印制 Ex 防爆标志；证书有效期 5 年。

2. 防爆型式——如何实现防爆？

它代表了设备采取的防爆“策略”。根据新版GB/T 3836-2021标准，防爆型式进一步细化为不同的保护等级：

3. 设备类别——用在哪类环境？

根据新版GB/T 3836-2021标准，设备类别分为三大类：

• I类：用于煤矿井下（瓦斯气体环境）。
• II类：用于除煤矿外的工厂（爆炸性气体环境）。细分为 IIA、IIB、IIC，其中IIC要求最高（适用于氢气、乙炔等最危险气体）。
• III类：用于爆炸性粉尘环境。可细分为 IIIA（可燃性纤维）、IIIB（非导电粉尘）、IIIC（导电粉尘）。

选型提示：标志IIB的设备可适用于IIA设备的使用条件，标志IIC的设备可适用于IIA和IIB设备的使用条件，因此防爆级别 IIC＞IIB＞IIA。

4. 气体组别——防爆能力的高低

对于II类设备，根据爆炸性气体的传爆能力MESG和点燃难易程度MICR，进一步分为IIA、IIB、IIC三个级别：分别以丙烷、乙烯、氢气为代表。

MESG（最大试验安全间隙）越小、MICR（最小点燃电流比）越小，说明该气体越容易被点燃，危险性越高，因此对设备的要求也越高。

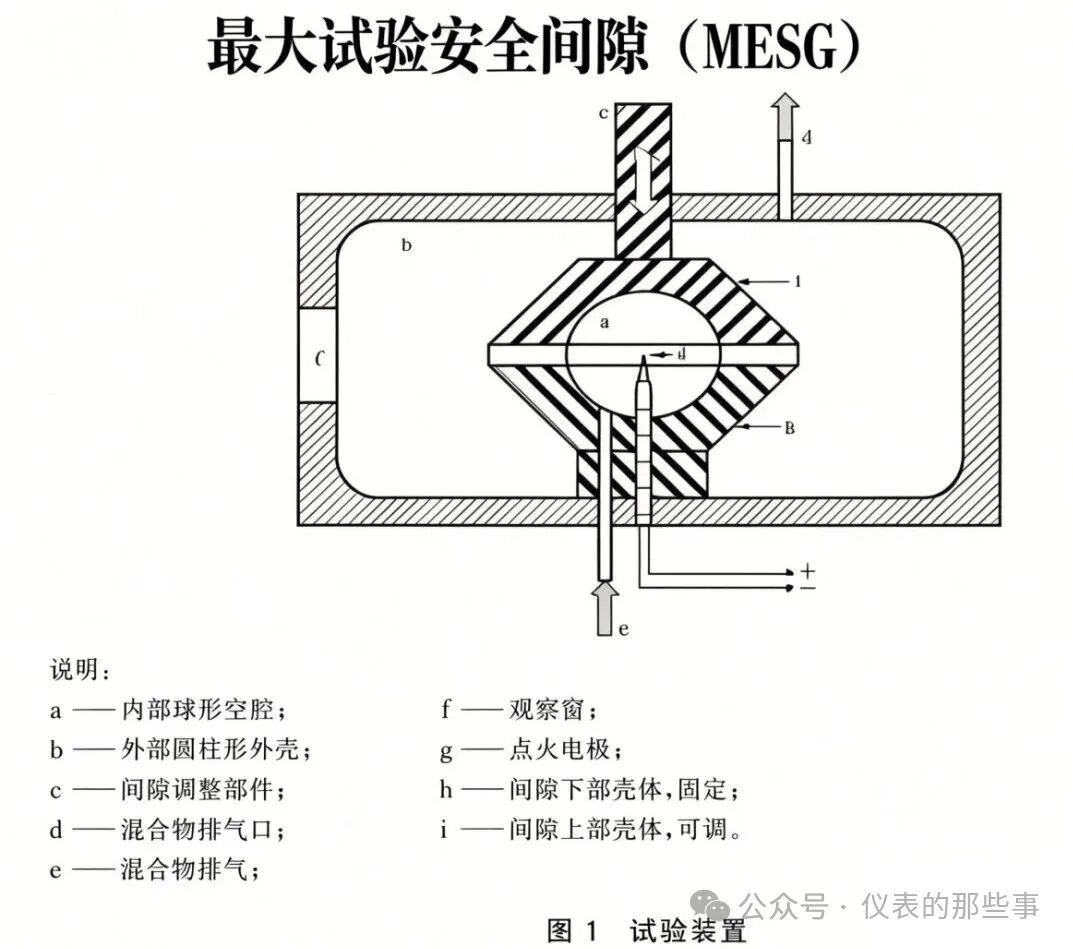

MESG的定义：在标准试验（0.1MPa，20℃）条件下，刚好使火焰不能通过的狭缝宽度（狭缝长为25mm）。简单来说，MESG衡量的是爆炸火焰通过狭窄缝隙传播的难易程度。

MESG的物理意义：对于隔爆型电气设备，外壳接合面会留有间隙。当内部发生爆炸时，高温火焰和气体试图通过这些间隙喷出。如果间隙足够小（小于该气体的MESG值），火焰在穿过间隙时会因散热而自动熄灭，无法引燃外部的爆炸性气体。所以由此可见，MESG值越小的气体，越容易穿透缝隙传播火焰，危险性越高，对设备的隔爆要求也越严格。

---

（二）最小点燃电流比（MICR）

MICR的定义：在规定试验条件下，某种气体或蒸气爆炸性混合物的最小点燃电流，与甲烷爆炸性混合物的最小点燃电流之比。相对来说是否容易，被点燃。

计算公式：MICR = 被测气体的最小点燃电流 / 甲烷的最小点燃电流

MICR的物理意义：MICR就是未了反映电火花点燃某种气体的难易程度。MICR值越小，说明点燃该气体所需的电流能量越低，该气体越容易被电火花点燃，危险性越高。MICR是本质安全型电气设备防爆设计的关键依据——通过限制电路能量，使可能产生的电火花能量低于该气体的最小点燃能量，从而确保安全。

MICR越小越危险！！！

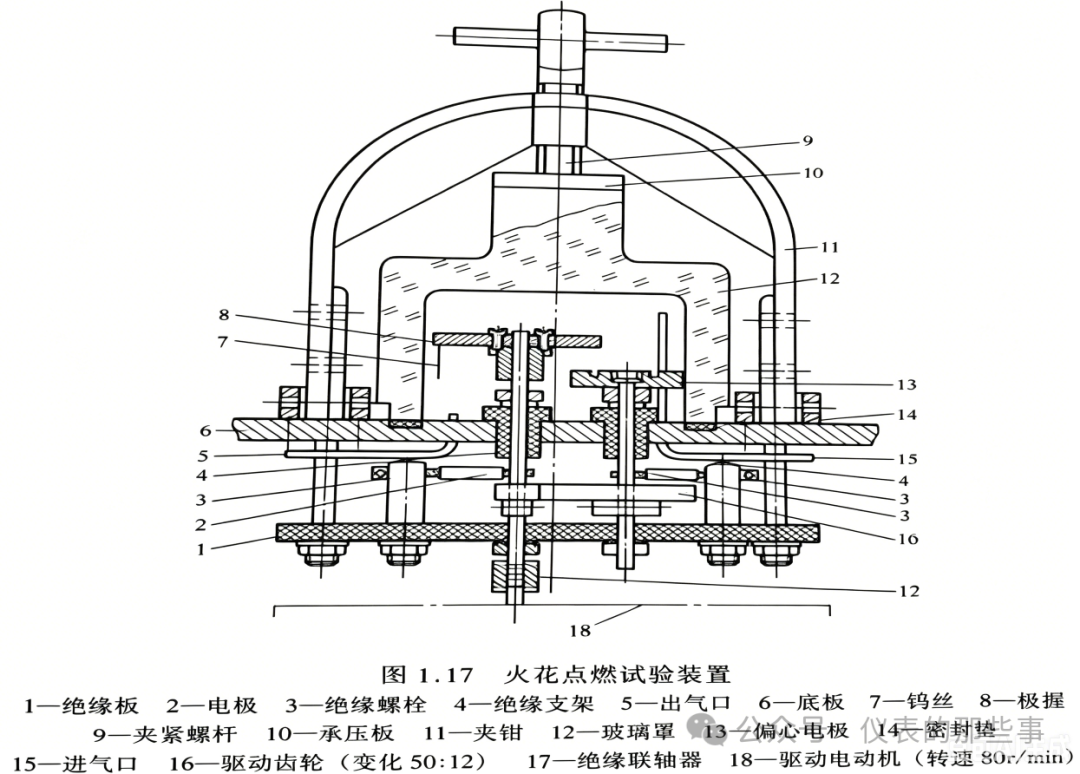

具体应用实例（基于24V电压、95mH电感性电路的测试数据）：

• 甲烷的最小点燃电流为110mA，作为基准值，其MICR = 1.0
• 乙烯的最小点燃电流为65mA，其MICR = 65/110 ≈ 0.59
• 氢气的最小点燃电流为30mA，其MICR = 30/110 ≈ 0.27

---

（三）MESG与MICR如何决定气体组别

气体组别	MESG范围	MICR范围	危险程度	典型气体举例
IIA	≥ 0.9mm	> 0.8	较低	丙烷、丙酮、苯、氨
IIB	<0.5mm >0.9mm	≥0.45 ≤0.8	中等	乙烯、环氧乙烷、二甲醚
IIC	≤ 0.5mm	< 0.45	最高	氢气、乙炔、二硫化碳

关键理解：

1. 从IIA到IIC，MESG值越来越小（火焰越容易传播），MICR值越来越小（电火花越容易点燃），因此危险程度逐级升高。

2. 对于隔爆型设备来说，分级主要依据MESG。

3. 对于本质安全型设备来说，分级主要依据MICR。

4. 标志IIC的设备可适用于IIA和IIB环境，标志IIB的设备可适用于IIA环境，反之则不行——防爆级别：IIC > IIB > IIA。

5. 温度组别——最高表面温度是多少？

设备外壳的最高温度必须低于周围可燃气体的引燃温度。从T1到T6，数字越大，允许的最高温度越低，要求越严苛。比如一个设备能到T4，就说这个设备无论在正常，还是故障运行下，外壳任何位置温度绝不会超过 135℃。

例如，环境中存在异丁烷（引燃温度460℃），可选择T1组别设备；如果环境中存在乙醚（引燃温度160℃），则须选择T4组别或更严格的设备。

6. EPL——设备保护级别（新标准重点）

新版GB/T 3836标准引入了设备保护级别（EPL）概念，更直观地指明设备可用于哪个危险区域。这是新老标准最重要的变化之一。

而对于粉尘环境来说的话，对应级别则为Da、Db、Dc。安全性等级关系为：Ga＞Gb＞Gc，Da＞Db＞Dc。

三、IP防护等级详解

什么是IP防护等级？

IP（Ingress Protection）防护等级是国际电工委员会（IEC）制定的衡量设备防尘防水能力的标准体系。防爆标志（Ex）管的是“防爆”，IP防护等级管的是“防尘防水”，二者分别解决不同维度的安全问题，在设备选型中缺一不可。

IP标志的构成

IP防护等级由两个数字组成，格式为 IP XX：

• 第1位数字：表示防尘等级（防止固体异物进入），数字越大，防护越好，最高为6。
• 第2位数字：表示防水等级（防止水分进入），数字越大，防护越好，最高为8，（现在已经有9了）。

IP各等级含义详解

第一位数字（防尘等级）：

第二位数字（防水等级）：

常见IP等级与应用场景

四、危险区域划分：0区、1区、2区详解

什么是危险区域？

危险场所是指由于存在着易燃易爆性气体、蒸气、液体、可燃性粉尘或者可燃性纤维而具有引起火灾或者爆炸危险的场所。根据国家标准GB 3836.14，危险场所按照危险物质存在时间的长短进行划分。

爆炸性气体环境分区

关键术语解释：“正常运行”指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。

可燃性粉尘环境分区（20区、21区、22区）

分区与设备选型的对应关系

设备保护级别（EPL）与危险区域的对应：

选型核心原则：设备的EPL级别必须等于或高于安装区域的危险等级要求。

五、实战解读：完整防爆标志案例

综合案例：Ex d IIB IP54 T4 Gb

逐段解读：

• Ex：防爆标志
• d：隔爆型
• IIB：工厂用，适用于B组气体（如乙烯）
• IP54：外壳防护等级——完全防止粉尘进入（5级），防溅水（4级）
• T4：最高表面温度≤135℃
• Gb：设备保护级别，可用于1区、2区

更高防护等级案例：Ex ia IIC T6 Ga

• ia：本质安全型（可用于0区）
• IIC：适用于最危险气体（氢气、乙炔）
• T6：最高表面温度≤85℃（最严格）
• Ga：可用于0区

六、防爆标志与IP等级的关系

在设备选型中，防爆标志（Ex）和IP防护等级必须同时关注：

选型要点：

• 设备必须同时满足防爆等级和IP等级要求
• 一般室内采用IP54，户外采用IP65（带防雨罩）
• 在粉尘环境中，IP等级与EPL级别有内在联系——粉尘防爆设备通常需要较高的IP等级

安全无小事，防爆标识就是第一道防线。

本文内容依据GB/T 3836系列国家标准及IEC相关标准整理，仅供参考。具体选型请以最新标准及专业评估为准。
